홈 HITU A.T.S controller

A.T.S controller



  ■ 특 징

  ● A.T.S를 자동(AUTO) 또는 수동(MANU) 전환

  ● 상용전원(COMMON) 및 발전전원(EMERGENCY) 상태표시

  ● A.T.S 절제상태표시

  ● 원격조작 스위치 구비

  ● 전면에서 자동투입시간 설정, 모니터링 가능

  ● A.T.S 자동투입설정 타이머(0~30Sec)

  ● Panel 전면 부착형

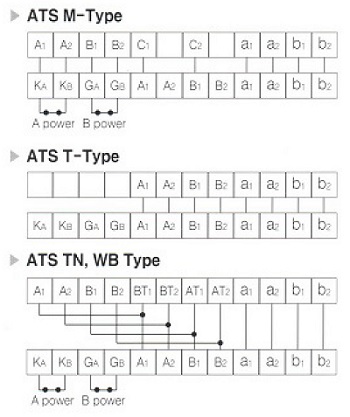

  ■ 결 선 도

  ■ 정 격 사 양





구 분

정 격

정격전압

AC 220V

제어접점 용량

AC 220V 15A

상용전원 정체시간

0~30 sec

비상전원 정체시간

0~30 sec

시간 조정 방법

무단가변형

온도 오차

 - 10℃ - + 55℃ ? ± 3%

압력 전압 변동

정격전압  ± 10%

절연 저항

100㏁ 이상

절체 방법

자동 수동 겸용

외형 크기

H : W : D = 120 : 180 : 75

  ■ 전원 공급 동작

  ● 비상전원 사용시라도 상용 전원측이 확립되면 상용측으로 절체

  ● 비상전원 공급은 상용 전원이 정전되었을 경우에만 작동이 가능

  ● 상용 전원 우선 순위에 의거 제어회로 구성

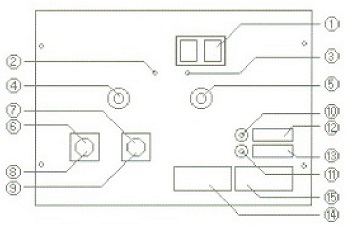

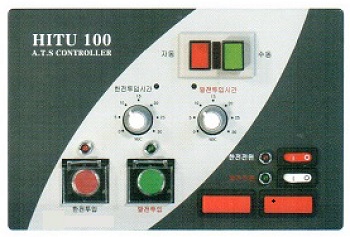

  ■ 외관 구성



No.

Part

Knob명

1

  AUTO / MANU SW

  자동 / 수동 절환 스위치

2

  LED 1

  상용 타이머 전원 램프

3

  LED 2

  비상 타이머 전원 램프

4

  LEVEL 1

  사용 타이머 조정 레버

5

  LEVEL 2

  비상 타이머 조정 레버

6

  L 3

  상용 전원 램프 확인

7

  L 4

  비상 전원 확인 램프

8

  COM P/B

  상용 절체 스위치

9

  EME P/B

  비상 절체 스위치

10

  L 1

  상용 Fuse 용단 램프

11

  L 2

  비상 Fuse 용단 램프

12

  SW 1

  상용 Power Switch

13

  SW 2

  비상 Power Switch

14

  F 1

  상용 Fuse

15

  F 2

  비상 Fuse
