■ 개 요 |
|

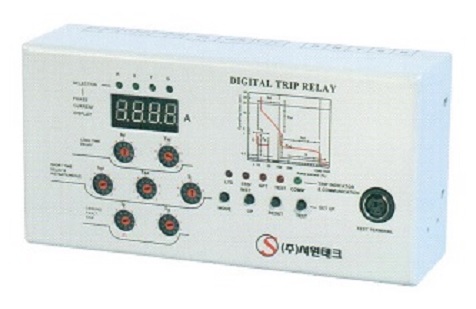

본 제품 O.C.R-200은 부하라인의 AC변류기(CT)로 부터 발생하는 전류신호를 입력하여 현재의 전류값을 측정, 지시하며 차단전류 및 차단동작시간을 설정하여 설정값 이상의 과전류가 차단동작시간을 경과하여 입력되면 입력된 상의 위치를 표시하고 릴레이 접점신호를 출력하여 ACB의 부하라인의 통전/회로 개방 (전류차단)을 하기 위한 동작신호를 공급한다. |
|
■ 사 양 |
|
1) Hosting : 0.8T Steel 2) Size : 180(W) X 110(H) X 60(D) 3) Display : 0.36" Red FND 4- Digit 4) A/D Conversion : 10Bit Converter 5) Trip setting : BCD Encoder switch 6) Measuring Range : 0-6000(A) 7) Mounting : Wall mounting 8) Input : 4CH (R.S.T.G) 0~5A/AC Instant maximum current : 75(A) 9) Output : 2Point Relay contact (2A/250VAC) 10) Interface : RS485 11) Power : AC/DC 100~240VAC, 0~60Hz 6VA Max |
|
■ 기 능 |
|
1) 상전류값 표시 : 3상의 부하전류와 지락전류를 C/T를 통하여 측정하여 현재 흐르는 부하전류를 R → S → T → G 순으로 순차표시적으로 지시한다. R : R상전류 S : S상전류 T : T상전류 G : 지락전류 2) C/T(변류기)비 설정 : 실부하 전류값을 지시하기 위하여 부하전류를 측정하기 위하여 설치된 C/T의 변류비와 동일한 변류비를 선택하여야만 전류 지시값이 실부하량을 지시할 수 있다. 다음 단계의 C/T비중 1개를 선택한다. CT-6 : 630/5A, CT10 : 1000/5A, CT13 : 1300/5A, CT16 : 1600/5A, CT20/2000/5A CT25 : 2500/5A, CT32 : 3200/5A, CT40 : 4000/5A, CT50 : 5000/5A, CT60 : 6000/5A 3) 조작스위치 : MODE, UP의 Tact swich로 다음의 system setting을 하기 위한 설정기능이다. 셋팅항목 : 통신위치선택(Address), 통신속도설정(Baudrate), C/T비 설정, 지시방식선택(Auto) 4) Trip 표시 LED : Trip이 발생하면 트립이 발생한 부분의 LED가 점등한다. Trip의 종류 : 장안시트립 (LTD : Long Time Delay) 단한시/순시트립 (STD : Short Time Delay, Instant_) 지락트립 (GFT : Ground Fault Trip) 5) Test key 및 Test LED : 제품 점검시나 비상시 수동으로 Trip을 시키기 Key로서 Test key를 누르면 모든 Trip 접점이 출력되고 트립LED가 모두 점등한다. 6) Reset key : 모든 부하라인이 정상적으로 복구되면 트립상태를 해제하는 key이다. 7) PC와의 통신 : 컴퓨터에 데이터를 전송하고 원격으로 설정 및 조작을 위하여 PC와 연결 할 수 있다. 연결PC와의 통신이 정상적으로 이루어지면 통신의 상태에 따라 전면의 COMM LED가 점멸한다. 8) Test단자 : 시험기를 연결하여 제품의 동작시험시 사용한다. (시험기별매품)
|
|
